電動機的型號和參數都是便于電動機使用、設計制造的代號，產品的名稱、規格、型式都是電動機型號含義，下面小編用電動機型號及參數大全圖片，讓大家更詳細的了解電動機型號及參數。

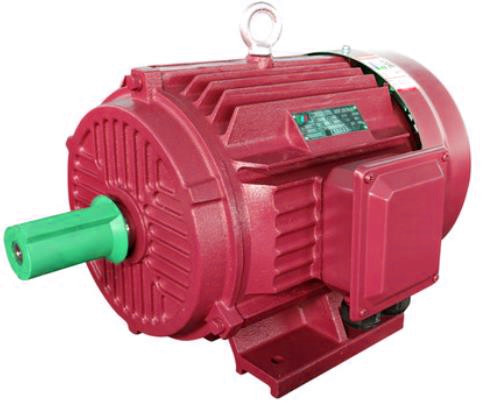

電動機型號大全圖片

電動機型號參數大全

一、電動機型號含義

1、類型代號是表示電機的各種類型，使用漢語拼音字母。

異步電動機Y

同步電動機T

同步發電機TF

2、特點代號是表示電機的性能結構和用途，與類型代號一樣使用漢語拼音。

隔爆型用B表示

電磁制動式YEJ

變頻調速式YVP

3、設計序號是電機產品順序，是使用阿拉伯數字表示，對第一次設計的產品不標注序號，對系列產品標注序號。

4、勵磁代號是使用字母表示。

S表示三次諧波

J表示晶閘管

X表示相復勵磁

二、規格代號使用中心高、機座長度、鐵心長度、極數表示

1、中心高可以將電機分為大型、中型、小型

H在45mm~71mm的屬于微型電動機

H在80mm~315mm的屬于小型電動機

H在355mm~630mm的屬于中型電動機

H在630mm以上屬于大型電動機

2、機座長度使用國際通用字母表示。

S—短機座

M—中機座

L—長機座

3、鐵心長度用阿拉伯數字1、2、3、4由長至短分別表示。

4、極數分2極、4極、6極、8極等。

電動機型號類型很多，按照電動機的型號類型含義又會(huì )不一樣，不同類型的電動機性能結構和用途也不一樣，在電動機型號及參數大全圖片中，詳細的介紹了電動機類型、設計序號、規格等，這些都是大家使用電動機或者是子啊選購時必須了解的信息。
