常見的節能電機主要有永磁同步電機和永磁異步電機,今天我們就來分析節能電機中的永磁同步電機和異步啟動永磁電機之間的結構特點。節能電機可以說是電機的發展趨勢和潮流,隨著電機的技術逐漸推動,節能電機也逐漸在市場占據一定的份額。

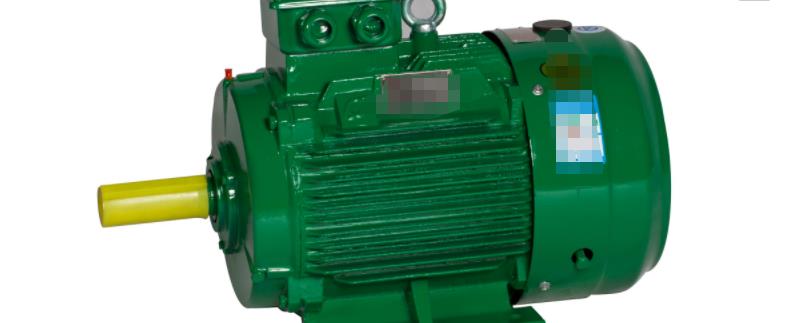

節能電機之永磁同步電動機結構特點

常見的節能電機是采用稀土永磁材料制作的電機,稀土永磁材料具有優異的磁性能。 磁化后,不需要外部能量即可建立強大的永久磁場,該磁場用于代替傳統電動機的電激發磁場。 稀土永磁電動機不僅效率高,而且結構簡單,而且體積小,重量輕。 它不僅可以實現傳統勵磁電機無法比擬的高性能(如超高效率,超高速,超高響應速度),還可以制成滿足特定運行要求的特殊電機,如電梯 牽引電動機,汽車專用電動機等

1.永磁同步節能電機的定子結構與工作原理與交流異步電動機一樣,多為4極形式。

2.永磁同步電動機的轉子

(1)永磁同步電動機與普通異步電動機的不同是轉子結構,轉子上安裝有永磁體磁極,永磁體在轉子中的布置位置有多種,下面介紹幾種主要形式。

(2)永磁體轉子鐵芯仍需用硅鋼片疊成,因為永磁同步電動機基本都采用逆變器電源驅動,即使產生正弦波的變頻器輸出都含有高頻諧波,若用整體鋼材會(huì )產生渦流損耗。點擊閱讀:YX3系列三相異步節能電動機.

(3)永磁體磁極安裝在轉子鐵芯圓周表面上,稱為表面凸出式永磁轉子。

3.永磁同步電動機不能直接通三相交流的啟動,因轉子慣量大,磁場旋轉太快,靜止的轉子根本無法跟隨磁場啟動旋轉。

4.永磁同步電動機的電源采用變頻調速器提供,啟動時變頻器輸出頻率從0開始連續上升到工作頻率,電機轉速則跟隨變頻器輸出頻率同步上升,改變變頻器輸出頻率即可改變電機轉速,是一種很好的變頻調速電動機。

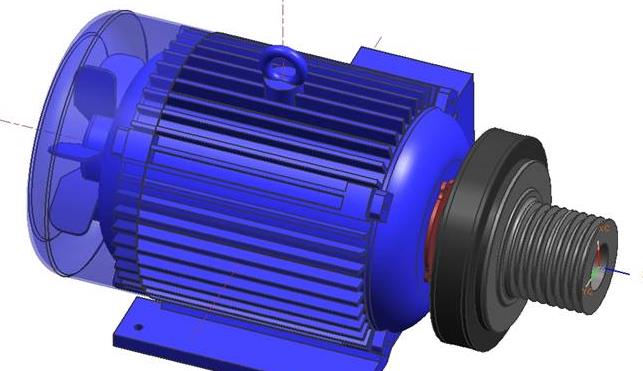

節能電機之異步啟動的節能電機結構特點

1.異步啟動永磁同步電動機采用變頻調速器大大增加了電機成本,在不需要調速的場合,直接用三相交流電供電的方法,在永磁轉子上加裝籠型繞組。

2.有籠型繞組的永磁轉子在接通電源旋轉磁場一建立,就會(huì )在籠型繞組感生電流,轉子就會(huì )像交流異步電動機一樣啟動旋轉,當轉速接近旋轉磁場時就會(huì )跟上同步旋轉。這就是異步啟動永磁同步電動機,是近些年開始普及的節能電機。

3.中國是個稀土大國,永磁材料和永磁技術在國家七大戰略性新型產業中將得到廣泛應用。例如,節能環保產業,新能源,用于風力渦輪機的永磁永磁電動機以及新能源汽車,高端制造業和信息產業都使用永磁材料。點擊閱讀:IE-節能耐高溫電機系列.

4.永磁傳動技術的創(chuàng )新和發展對我國實現2025年工業領域的智能制造和節能減排具有重要意義。 永磁齒輪電動機的前景廣闊。

節能電機和傳統電機相比具有很多優點,其中之一就是節能電機的高能效低能耗。節能電機的內部結構的特點之一就是節能電機采用的制作材料是稀土永磁材料。
