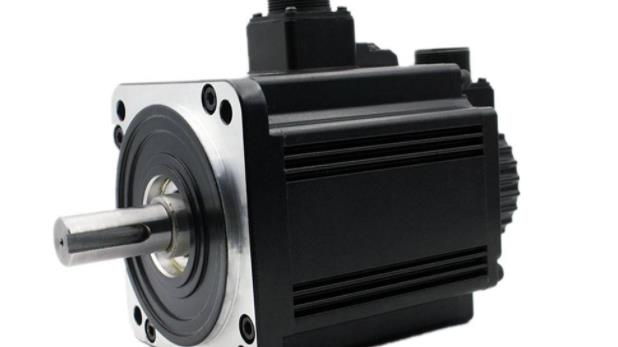

伺服電機是一種控制電機,伺服電機的應用范圍相對來說也比較廣泛,伺服電機的控制精度比較突出,具體的精度和伺服電機的編碼器的品質有一定的關系,伺服電機編碼器的品質越好,控制精度就更精確。

伺服電機調速原理

1.伺服電機內部的轉子是永磁鐵,驅動器控制的U/V/W三相電形成電磁場,轉子在此磁場的作用下轉動。一般伺服都有三種控制方式：速度控制方式,轉矩控制方式,位置控制方式 。速度控制和轉矩控制都是用模擬量來控制的。位置控制是通過發脈沖來控制的。具體采用什么控制方式要根據客戶的要求,滿足何種運動功能來選擇。

2.伺服電動機轉矩控制方法是通過外部模擬輸入或直接連接的地址的分配來設定電動機軸的外部輸出轉矩的大小。現在的特定表dao為10V相當于5Nm,當 外部模擬量設置為5V時,電機軸輸出為2.5Nm：如果電機軸負載小于2.5Nm,則電機正向旋轉,外部負載等于2.5Nm,電機不旋轉,并且當 如果電動機負載超過2.5Nm,則電動機反轉(通常在重力負載下)。

3.可以通過實時更改模擬值的設置或通過通訊更改相應地址的值來更改設置轉矩。 該應用主要用于對材料強度有嚴格要求的繞線和退繞設備,例如拉絲設備或光纖設備。應根據繞線半徑的變化隨時更改轉矩設置 確保材料沒有壓力。 隨繞組半徑的變化而變化。點擊閱讀:交流伺服電機接線圖圖解，接線主要連接什么?

4.交流伺服電動機的結構可分為兩部分,即定子部分和轉子部分。 定子的結構與旋轉變壓器的定子基本相同,并且在定子鐵芯中放置相角為90度的兩相繞組。 一組是勵磁繞組,另一組是控制繞組。 交流伺服電動機是兩相交流電動機。

直流伺服電動機工作原理

1.直流伺服電動機的基本工作原理與普通直流電動機完全相同,電磁轉矩是通過電樞電流和氣隙磁通量的作用產生的,從而使伺服電動機旋轉。

2.通常采用電樞控制方法,即在保持激勵電壓不變的情況下,通過改變電樞電壓來調節速度。 電樞電壓越低,轉速越低; 當電樞電壓為零時,電動機停止。 由于在電樞電壓為零時電樞電流也為零,因此電動機不會(huì )產生電磁轉矩,因此不會(huì )產生“旋轉”。

交流伺服電動機工作原理

1.當交流伺服電動機沒有控制電壓時,氣隙中僅存在由勵磁繞組產生的脈動磁場,并且轉子上沒有啟動轉矩,并且轉子是靜止的。 當存在控制電壓且控制繞組電流和勵磁繞組電流異相時,在氣隙中產生旋轉磁場,并產生電磁轉矩,從而使轉子沿旋轉磁場的方向旋轉 領域。 但是,對伺服電機的要求不僅在于它可以在控制電壓下啟動,而且要求電機在電壓消失后應能夠立即停止。 控制電壓消失后,如果伺服電動機像普通的單相異步電動機那樣繼續旋轉,則會(huì )發生失控現象。 我們稱這種由于失控而引起的自轉現象。點擊閱讀:直流伺服電機接線圖圖解，主要有有哪些形式的接線?

2.使用交流伺服電機時,向勵磁繞組施加恒定的勵磁電壓Uf,向控制繞組施加控制電壓Uk。 向定子繞組施加電壓后,伺服電動機將快速旋轉。

伺服電機調速原理是依靠轉矩信號的基本傳遞和伺服編碼器的信號反饋組成。伺服電機根據其使用的電源不同主要可以分成直流伺服電機和交流伺服電機等等。
