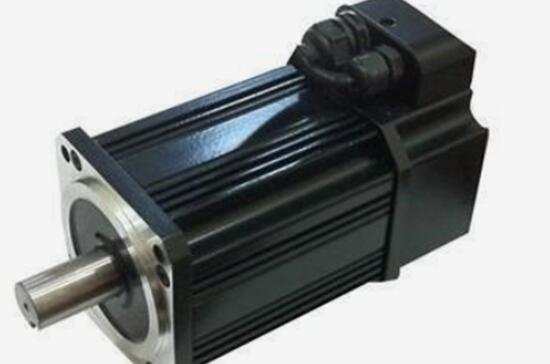

交流伺服電機的結構和普通單相異步電機的結構基本相似,可以簡單的理解為交流伺服電機是以單相異步電機的原理為基礎。在交流伺服電機接線圖上學習接線時,要注意它與編碼器連接時,具體的相線要一一對應,不要連接錯誤。

交流伺服電機接線主要連接什么

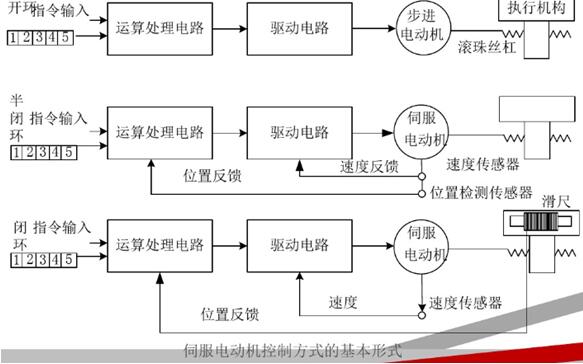

交流伺服電機在接線時,主要需要連接它的伺服編碼器,交流伺服電機在啟動時需要知道轉子相應的磁極的位置,因此需要記錄信號配合來檢測轉子的相應位置,所以伺服編碼器的連接會(huì )有一點略顯復雜。另外交流伺服電機編碼器內部有很多引線，除了四根引線屏蔽線電源正負線之外，還有其他八根引線以及其他屏蔽線。下面這張圖就是交流伺服電機需要連接的部件的接線圖。

交流伺服電機接線連接什么電源

交流伺服電機在接線時它的的兩個繞組分別要連接兩個不同的交流電源,兩個交流電源的頻率相同,但是相位不一樣。伺服電機內部的兩相繞組空間間隔度為90° ,通過比較兩相繞組的前后位置,可以辨別編碼器的正轉與反轉,以此來獲得編碼器的相應參考位。

交流伺服電機的轉子有鼠籠式的轉子,還有一種是杯形轉子,目前常見的交流伺服電機主要以這兩種結構形式的轉子為主。在這兩種轉子結構當中,鼠籠轉子用的比較多。

交流伺服電機接線怎么接

交流伺服電機的定子繞組和單相電容式異步電機的定子繞組結構都裝有兩個空間上間隔90°的繞組,這兩個繞組分別是勵磁繞組和控制繞組。交流伺服電機在接線時需要將勵磁繞組連接到一定電壓的交流電網上,交流伺服電機的控制繞組連接到其相應的控制電壓上。

如果控制部接收到相應的控制信號,交流伺服電機內部的兩相繞組會(huì )產生相應的旋轉磁場,磁場會(huì )和轉子內部的感應電了產生相互的作用,從而形成一股轉矩,轉子也會(huì )跟著這股旋轉的磁場進行一定差率的轉動。

交流伺服電機接線主要指交流伺服電機和伺服電機編碼器的連接,連接時可以參考交流伺服電機接線圖,交流伺服電機和編碼器上需要連接的引線有相應的標識,連接時需要將對應的標識相互連接,以此達到對應的作工需求。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
