電機的主要結構構成有電機定子、電機轉子還有d附件。電機的主要部分主要是指電機的定子部分和轉子部分。電機定子部分的作用是靜止,產生磁場,電機轉子部分的作用是根據磁場旋轉作工。

電機的主要組成部分

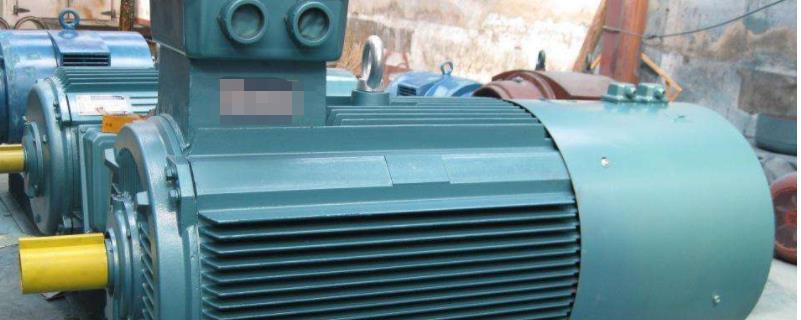

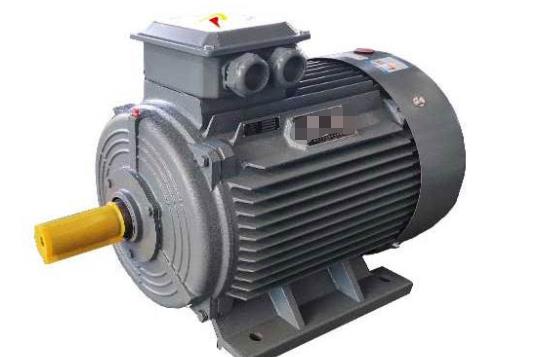

1.電動機主要是由定子(固定部分)和轉子(轉動部分)兩個基本部分組成,它們之間由氣隙分開。其他附件。外殼,把定轉子固定支撐起來,或者把外殼包括在定子里面.變成定子+外殼,轉子。定子包括機座、定子貼心、定子繞組,轉子包括轉軸、轉子鐵心、轉子繞組,附件有軸承、端蓋、風扇、風扇罩等。

(1)端蓋：裝在機座兩側,軸承室內安放軸承,起支撐轉子的作用,并保持定、轉子間同心度的要求。

(2)軸承和軸承蓋：軸承支撐轉軸轉動,Y160以上加軸承蓋。

(3)風扇和風扇罩：轉軸帶動風扇一起轉動,起冷卻電機的作用,風罩保護風扇。

(4)出線盒蓋和出線盒座：安裝在機座上,保護出線部分。

(5)銘牌：標出主要的技術數據、型號、出廠編號、額定功率、電壓、電流、頻率、轉速、防護等級、噪聲等級、工作制、絕緣等級、接法、重量以及日期等。

電動機的使用和控制非常方便,具有自起動 、加速、制動、反轉、掣住等能力,能滿足各種運行要求;電動機的工作效率較高,又沒有煙塵、氣味,不污染環境,噪聲也較小。由于它的一系列優點,所以在工農業生產、交通運輸、國防、商業及家用電器、醫療電器設備等各方面廣泛應用。電機轉子部分的主要作用

1.轉子部分的作用是在旋轉磁場作用下獲得轉動力矩。主要由 轉子繞組、轉子鐵芯、轉子軸、風扇等組成。按照構造的不同,轉子分為鼠籠式和繞線式兩種。中、小功率的電動機轉子都采用鼠籠式轉 子。在轉子鐵芯槽內鑲有銅條,銅條兩端分別焊接在端環上,如 果去掉鐵芯,該繞組的形狀即像鼠籠。電動機的轉子一共有四部分組成：電樞鐵心、電樞繞組、換向器、轉軸。

(1)電樞鐵心是主磁路的主要部分,同時用以嵌放電樞繞組。

(2)電樞繞組的作用是產生電磁轉矩和感應電動勢,是直流電機進行能量變換的關鍵部件,所以叫電樞。

(3)在直流電動機中,換向器配以電刷,能將外加直流電源轉換為電樞線圈中的交變電流,使電磁轉矩的方向恒定不變。

(4)轉軸起轉子旋轉的支撐作用,需有一定的機械強度和剛度,一般用圓鋼加工而成。

2.不同類型的電機,具體的組成部4102分會(huì )稍有不1653同。永磁式直流電動機由定子磁極、轉子、電刷、外殼等組成,定子磁極采用永磁體(永久磁鋼),有鐵氧體、鋁鎳鈷、釹鐵硼等材料。無刷直流電動機由永磁體轉子、多極繞組定子、位置傳感器等組成。單相異步電動機由定子、轉子、軸承、機殼、端蓋等構成。

電機的主要組成部分基本上可以簡單解釋出電機的運轉作工的原理。電機能夠實現機械能和電能之間的相互轉換,很大一部原因是因為電機定子和轉子之間的相互作工。
