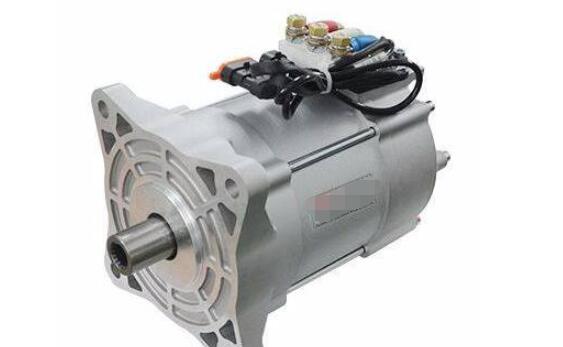

交流電動機主要的組成部分有定子和轉子,交流電動機的定子部分顧名思義就是固定部分,主要的作用是用來形成相應的磁場供以轉子旋轉生成向相應的轉動力矩,供以動能。

交流電動機主要組成

1.交流電動機由定子和轉子組成,并且交流電動機分為同步交流電動機和感應電動機。兩種類型的電動機都有定子側繞組,交流電饋入該定子側繞組以產生旋轉磁場,但是同步AC電動機的轉子繞組通常需要一個勵磁機來提供直流電(勵磁電流)。

2.感應電動機不需要將電流饋入轉子繞組。

3.三相交流電動機的定子繞組基本上是三個線圈,彼此間隔120度,形成三角形或星形連接。當施加三相電流時,在每個線圈中產生磁場,并且這三個磁場被組合以獲得旋轉磁場。電流完全振動,旋轉磁場正好旋轉一圈。因此,旋轉磁場的每分鐘轉數N=60f。

4.定子：定子是電動機靜止不bai動的部分。定子由定子鐵芯、定子繞組和機座三部分組成。定子的主要作用是產生旋轉磁場,而轉子的主要作用是在旋轉磁場中被磁力線切割進而產生(輸出)電流。

5.轉子：根據ISO標準,由軸承支撐的旋轉體稱為轉子。轉子主要是動力機械和作業機械的主要旋轉部件。典型的轉子包括渦輪轉子,電動機轉子,各種泵轉子和渦輪壓縮機轉子。當轉子以一定速度旋轉時,它將大大變形并引起共振。

6.發生共振的速度稱為轉子的臨界速度。

7.工作速度低于一階臨界速度的轉子稱為剛性轉子,而速度高于一階臨界速度的轉子稱為柔性轉子。

8.由于轉子高速旋轉,因此需要保持平衡。靜態平衡主要用于平衡盤式轉子的慣性力。剛性轉子的動平衡可以通過萬能平衡機來平衡慣性力和慣性耦合,并消除轉子在彈性支撐上的振動。撓性轉子的動平衡比較復雜,并且在原理上有所區別。模式平衡法和影響系數法有兩種。

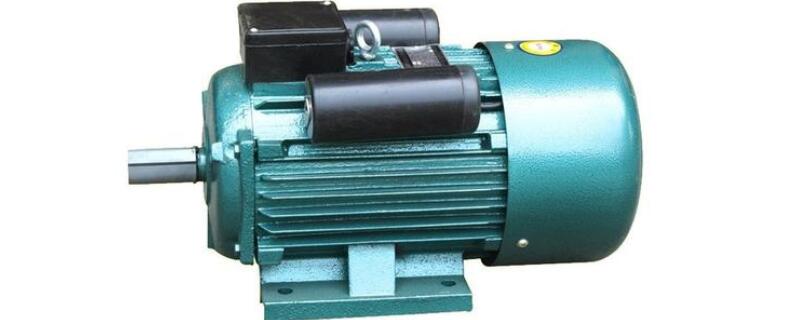

交流電動機作工原理

1.交流電動機由磁體,線圈組成,用兩個銅環和電刷連接電路,外電路上無電源,受磁場方向影響,作工原理是依據電磁感應定律而來,可以將機械能轉化為電能。交流電動機是一種將交流電的電能轉變?yōu)闄C械能的裝置。交流電動機主要由一個用以產生磁場的電磁鐵繞組或分布的定子繞組和一個旋轉電樞或轉子組成。

2.交流電動機分為同步交流電動機和感應電動機兩種。

3.三相交流電動機的定子繞組基本上是三個相互隔開120度的線圈,作三角形或星形聯結。通入三相電流時,在每個線圈中產生磁場,這三個磁場合成得到一個旋轉磁場。

交流電動機的作工原理是根據電磁感應原理而來的電機,交流電動機在電流和磁場相互感應作用下實現電機的運轉和作工。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
