電動機綜合保護器的作用就是在電機發生各種故障時,可以及時制電機,以免電機在故障情況下?lián)p壞機能,無法繼續使用。電動機綜合保護器需要結合電機進行相應的調節。

電動機綜合保護器作用

1、電動機保護器的作用是給電機全面的保護,在電機出現過流、欠流、斷相、堵轉、短路、過壓、欠壓、漏電、三相不平衡、過熱、軸承磨損、定轉子偏心時,予以報警或保護的裝置。

2、電機綜合保護器保護原理

(1)電動機保護器由三相電流互感器、檢測、放大、延時、調整電路和執行繼電器組成。

(2)檢測電路檢測到電流互感器感應的電流缺相或大于設定值時,經放大器放大,使繼電器動作。

(3)繼電器觸頭串接于接觸器線圈供電回路中,繼電器動作后使接觸器斷電,起到保護電機作用。

(4)延時電路用于避開電機起動電流,其時長可調。調整電路用于根據被保護電機工作電流精確設置動作電流。

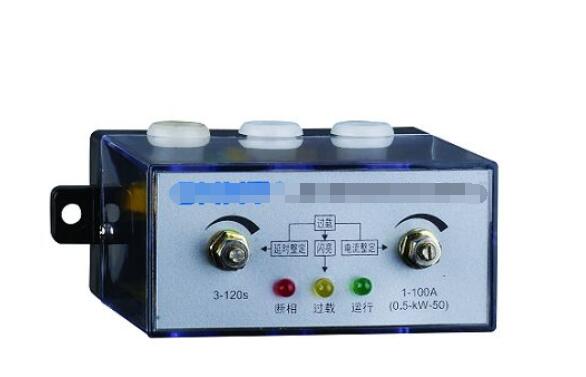

電機綜合保護器怎么調

1、過電流保護設定方法：把面板上的撥動開關撥至設定位置,調整電流調節電位器使電流顯示器數字為該電動機的額定電流值,再把開關撥到運行位置,此時顯示器上的數字為該電動機的工作電流。

2、啟動延時設定方法：全壓?jiǎn)?dòng)可調至最小,總之啟動延時時間要根據用戶設備需要自行調整。

3、復位方法：當電機發生故障跳閘后,故障指示燈亮,保護裝置處于記憶狀態,按下面板上復位健方可復。

(1)電機綜合保護器停止電機,一般是因為電機動電流過高,過熱,這時停止電機是對電機的一種保護,也是使用電機保護器的目的。

(2)由于某個參數設置過于低或高,使本來正常運行電機停止,這就是使用上的問題了,要對電機綜合保護器的相應故障做分析,看出現了什么樣的保護,再查看與保護對應的參數設置是否正確。

簡單來說電機綜合保護器一個調時間,大過啟動時間即可,第二個調動作電流,建議用鉗形表實地測電流對應調整。到電機額定值燈亮即可。

4、電動機綜合保護器調節注意事項：

(1)當保護器額外裝有變壓器時,匹配的變壓器的精度和規定的電流比必須符合保護器的設定電流范圍,并且變壓器次級電流導體的截面積必須滿足 最大次級電流要求。

(2)當保護器執行輸出(繼電器觸點容量)不能滿足控制回路中交流接觸器的要求容量時,必須添加中間繼電器過渡控制。

(3)現場條件是否便于保護器的安裝和接線,并且保護功能模式是否滿足電動機的實際要求。

(4)保護器的輸入和輸出端子的使用者接線時應正確,接線或插件應牢固固定,并且接觸良好。

(5)保護器的設定電流值的設定原理等于電動機的額定電流值。

電動機綜合保護器一定要按照搭載的電機的相關需求來調節,電動機綜合保護器調制到合適的參數電動機綜合保護器才能起到良好的保護作用,電動機綜合保護器調制不妥不能對電機起到及時保護的作用。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
