電機剎車整流器的主要作用就是可以實現交流電和直流電之間的轉換。電機剎車的整流器的內部結構總的來說比較簡單,主要的構成組件有線圈、絕緣材料、鐵芯、PC板、電子元件、膠殼等。

電機剎車整流器內部結構

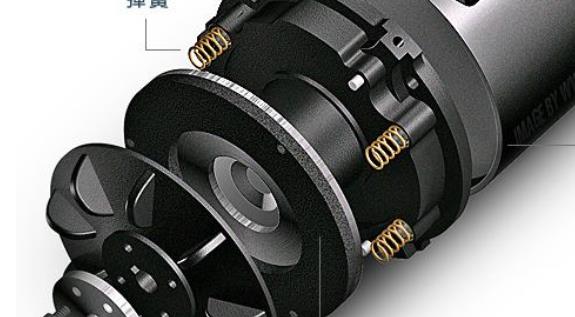

電機剎車是一種電機制動的裝置,也可以說它是一種制動電機,一般電機剎車的剎車馬達主要由馬達和剎車組成,而電機剎車整流器基本都是在剎車馬達上。電機剎車整流器內部結構主要有整流器線圈、絕緣材料、鐵芯、PC板、電子元件和整流器膠殼。

電機剎車整流器構成材料

1、在制作整流器時還需要進行相應的包膠,整流器的線圈繞線時起頭線要貼相應的三層三角膠布,在進行繞線時咬注意繞線的順序和繞線槽位置,須按照相應的執行規則進行相關操作。

2、整流常用的膠芯有6中規格,分別是特殊膠芯、VDE膠芯、UL芯、自動化插腳芯、自動化配腳芯、插真心等等,這些不同規格的膠芯主要應用的的材料有尼龍、PBT、PET、尼龍加纖維膠芯等等;

3、整流器裝配的鐵芯整形補片通常是按照從次級補向初級的方式進行組長,其EI鐵片退火片多半為黑色,主要的插片方式可以分成兩種,分別是對插式、各邊式,對插式插片方法是常用型一般不會(huì )有相應的標注,各邊式會(huì )有相應的特殊標注。

4、整流器如果帶有DC產品一般是極性線焊接,常見的DC線基本上都是黑色。

5、整流器的膠殼上印有整流器的相關生產日期,一般對打碼在膠殼的底座位置,常見的整流器的膠殼材質有4種,分別是ABS料、ABS防火料、PC料、PPO料。

(1)ABS料主要的成分是丙烯臘、苯乙烯、丁二烯三元共聚制成,這種材料制成的膠殼表面硬度較高,機械加工方便蘇醒成型也很容易,不過ABS料的膠殼耐熱性能和耐寒性能一般,接觸冰醋和醇類的化學藥以及某些植物油時,ABS料會(huì )出現開裂的情況

(2)ABS防火料又稱ARABS料,將制作ABSDE三種原料的比例進行的一定的調節,并加入了一定量的防火添加劑,制成的ABS防火料有相對的耐熱阻燃性。

(3)PC料主要的成分原料是聚碳酸酯,這種料制成的整流器膠殼抗沖擊抗強彎性能好,并且具有一定的耐容性和耐熱性,PC料的膠殼制作的尺寸相對穩定,有一定的耐油性,吸水性也比較小。

(4)PPO料主要的構成材料是聚苯醚,成品可以耐濃酸、鹽堿溶液,耐水性和耐蒸汽性能優異,PPO料膠殼在不受力的情況下間斷工作時可以支持溫度高達204°,不過這種原料成型困難,抗疲勞度不高,容易開裂。

電機剎車整流器對于剎車電機而言是一個較為重要的組件,電機剎車整流器雖然體型不大,不過其內部結構較為縝密,構成材料也有很多不同的類型。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
