三相制動電機的接線方法常用的主要有三種,犯戒制動、再生制動、能耗制動。三種制動方式各有其原理優勢及特性,本文詳細描述反接制動與其接線方式,順便解說能耗制動和再生制動的制動原理。

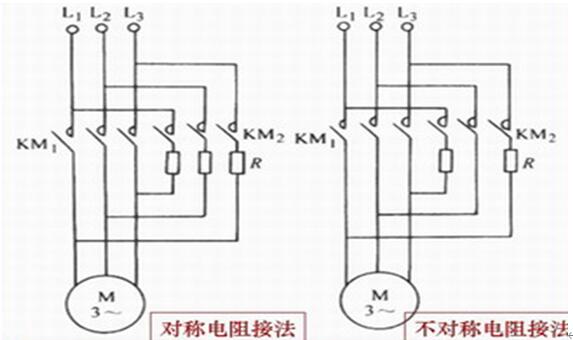

三相制電動機的反接制動接線圖

三相制動電機中的反接制動法主要是通過改變相序來改變電機內部定子轉子的運作方向來完成其制動運行的。

當三相制動電機的相序改變后,三相制動電機電機組的定子就會(huì )產生和轉子磁場旋轉方向相反的磁場,這個旋轉方向相反的磁場會(huì )相應產生一股制動力矩,從而制動電機.這種接線制動方法有一個需要注意的地方就是在電機的轉速即將趨于0時,要及時斷開電源,使電機停止運作,不然,電機會(huì )反向旋轉作工。

反接制動的電機電流會(huì )比較大,因此需要在定子回路中串聯一個電阻來限制其電流,使其能夠制動正常。在串聯電路時,主要可以利用兩種方式,對稱電阻接法、不對稱電阻接法。制動電阻多半采用的都是對稱電阻接法,就是三相線都串入一個電阻,來達成其制動效果。

三相制動電機其他制動方法

1、三相在制動電機的能耗制動

三相電機的能耗制動的原理是電機斷電以后,立即給三相制電動機的電機定子的兩相繞組通入直流電源,繞組接收到直流電流以后會(huì )產生一個靜止的直流電流磁場,而三相制電動機會(huì )在轉子慣性旋轉的情況下切割該磁場,從而產生電流。于是磁場和電流相互作用下機會(huì )產生一個阻礙轉子運行作工的制動力矩,這時,電機的轉速迅速下降。

2、三相制動電機的再生制動

三相制電動機的再生制動的主要原理是在制動過程中,將電機產生的動能轉化并儲存,不像一般電機會(huì )將其轉換為熱量。這這三相制電動機的制動方法多用于電車車。

三相制電動機的接線方法其實還有其他劃分,三相制電動機在生活里的應用也比較廣泛,雖然這三種接線制動方法優異各存,但也有相對的局限性,隨著國內電機技術的發展,以后這些制動方式說不定還有所改進。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
