變頻器主要是將電流的功率進行相對性的改變，控制電機的運轉速度，實現生產工作中的靈活調節性。相對而言，普通電機使用變頻器是完全可以使用的，不過在使用的同時需要考慮尺寸及型號還有其他配套參數的性質，以下奕步將為您全面做相關性的解答。

正確的電動機和變頻器尺寸

電動機和變頻器的制造商已經開發出各種方法，可以針對特定的機器負載快速選擇電動機和變頻器的尺寸。大多數應用工程師都使用相同的基本過程。

如今，通常是在基于PC的軟件的基礎上進行應用程序選擇。但是，對于工程師來說，清楚地了解選擇過程很重要。

建議采用以下三種種選擇原則：

普通電機選擇變頻器原則一

首先，應選擇電動機的類型和尺寸。應選擇極數（基本速度），以使電動機以略高于基本速度50 Hz的速度運行。

這是可取的，因為：

當f≥50 Hz時，電動機的熱容量會(huì )提高，這是因為在較高速度下冷卻效率更高。

當變頻器在高于50 Hz的弱磁范圍內工作時，其換向損耗最小。

對于恒定轉矩負載，當電動機在最大速度的弱磁范圍內運行良好時，可獲得較大的速度范圍。這意味著最有效地利用了變速驅動器的扭矩/速度功能。

這可能意味著以較小的電動機和變頻器的形式節省成本。

盡管許多制造商聲稱他們的轉換器可以產生高達400 Hz的輸出頻率，但是這些高頻幾乎沒有實際用途，除了非常特殊（和異常）的應用。標準籠式電動機的構造以及弱磁區域中峰值轉矩能力的降低，限制了它們在100 Hz以上的頻率下使用。

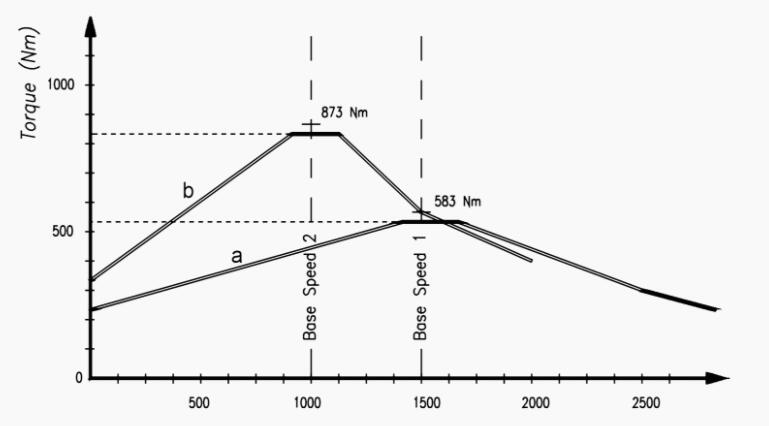

圖1顯示了4極和6極電機產生的扭矩的比較。這說明了6極電機具有更高的扭矩能力。

圖1 –兩臺90 kW TEFC鼠籠式電動機的熱容量極限曲線比較

a、90 kW四極電機（1475轉/分鐘）

b、90 kW 6極電機（985轉/分鐘）

普通電機選擇變頻器原則二

通常不建議僅選擇“安全”的超大型電動機，因為這意味著還必須選擇超大型變頻器。變頻器（特別是PWM型）設計用于最大峰值電流值，該峰值電流是電動機中基波電流和諧波電流之和。

電動機越大，峰值電流越大。

普通電機選擇變頻器原則三

一旦選擇了電動機，就可以很容易地從制造商的目錄中選擇正確的變頻器尺寸。它們通常根據特定電壓以電流（而非kW）為單位進行額定。這僅應作為指導，因為應始終根據最大連續電動機電流選擇變頻器。

盡管大多數目錄均基于標準IEC電機額定功率（kW），但不同制造商的電機的額定電流略有不同。

普通電機選擇變頻器原則四

盡管看起來很明顯，但應為電動機和變頻器指定變速驅動器要連接的電源電壓和頻率。

近年來，制造了用于3.3 kV和6.6 kV的交流轉換器。變頻器被設計為產生與電源相同的輸出電壓，因此應為電動機和變頻器指定相同的基本電壓。

盡管轉換器的輸出頻率是可變的，但應明確指定輸入頻率（50 Hz或60 Hz），因為這會(huì )影響電感組件的設計。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
