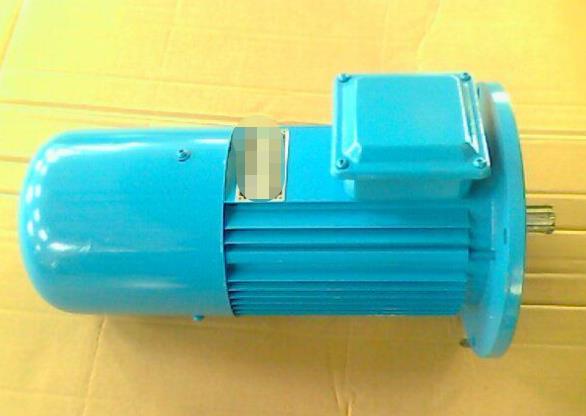

剎車電機接線需要結合實際的接線需要來進行接線,剎車電機常見的接線方式主要有三種,文中將會(huì )一一介紹。剎車電機又叫做制動電機,一是一種可以及時制停電機額外作工的電機。

剎車電機怎么接線

1.剎車電機怎么接線,一般是裝變頻器接剎車電阻。常見的三相電動機沒有剎車功能,除非加裝電磁剎車裝置。有剎車裝置的三相電動機剎車電源也有不同的,有220V和380V之分,220V一般有二條接線引出,插在200V插座上就可以了。

2.三相電動機的三相定子繞組的每個相繞組都有兩個引出線。一端稱為前端,另一端稱為一端。規定第一相繞組的第一端用D1表示,該端用D4表示;點擊閱讀:制動電機制動器故障有哪些原因?

3.第二相繞組的第一端由D2表示,該端由D5表示;第三相繞組的第一端分別由D3和D6表示。將這六個引出線引入接線盒的端子,并在端子上分別標記D1?D6。

4.三相定子繞組的六個末端可以將三相定子繞組連接成星形或三角形。星形連接方法是將三相繞組的兩端并聯連接,即三個端子D4,D5和D6為銅。這些部件連接在一起,并且三相繞組的第一端連接到三相交流電源,即D1,D2和D3分別連接到A,B和C相。

5.三相電動機是指當電動機的三相定子繞組饋入三相交流電時,它將產生旋轉磁場,該磁場會(huì )切斷轉子繞組以發電。

6.當電網容量和負載都允許全電壓直接啟動時,可以考慮全電壓直接啟動。優點是操作和控制方便,維護簡單,比較經濟。它主要用于啟動小功率電動機。從節省電能的角度來看,此方法不適用于大于11kw的電機。

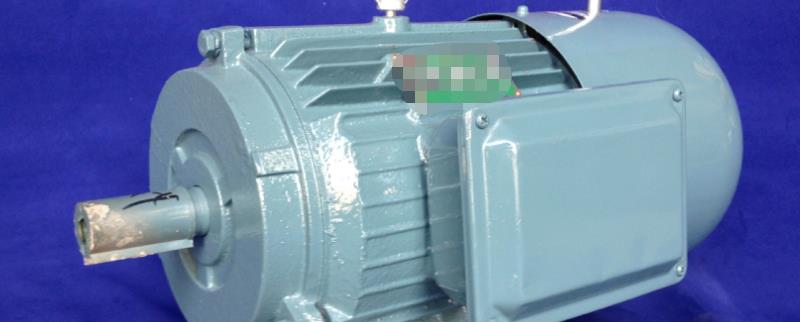

剎車電機接線方法

三相電動機的剎車有三種方式：

1.電阻輪和制動器安裝在被動機器上。當電磁體斷電時,彈簧將制動蹄拉動以完成機械阻力鎖定工作。

接線方法：制動螺線管的電源與電動機的電源(線圈的相電壓或線電壓)并聯連接,逆變器連接至制動電阻。此方法最常用。

2.在關閉和停止電動機運行的同時,立即給反向旋轉電源供電,該反向旋轉電源向電動機添加了限流電阻。點擊閱讀:制動電機制動器的工作原理及控制方式。

使用防旋轉扭矩完成緊急制動。三相電動機連接方法(當采用三角形連接方法時,施加到繞組兩端的電壓為線電壓,電源通過繞組形成一個環路,u1-w2v1-u2w1-v2,u相和w相v相final連接在一起,也就是說,您可以將其視為三個單獨的電路

3.在同時運行和停止電動機的同時,立即發送一定的額定值電動機直流電源的任何兩相(限時)的值,以完成發電節能緊急制動接線方法：直流電源來自自耦變壓器的降壓和硅整流,并與電動機的啟動和停止,由時間繼電器+接觸器完成。

剎車電機的不同的接線方式的制動效果也不一樣,一般來說可以在實際運行時可以根據需要來選擇合適的接線方式。剎車電機的制停技術也有相應的升級和進步,以滿足更好的作工效應。
