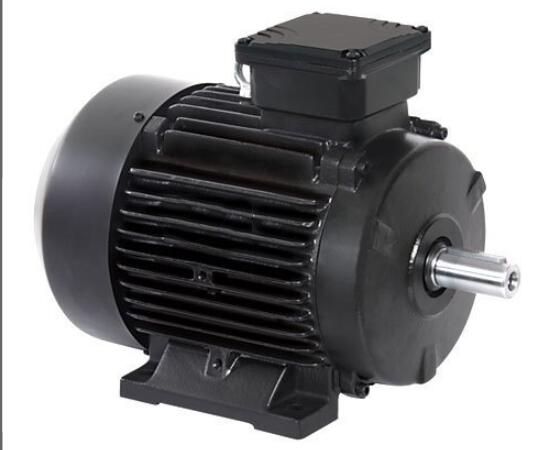

變頻電機它們位于電源和電動機之間，電源的電源進入驅動器。然后，驅動器調節功率，然后將功率提供給電動機。在驅動器內部，輸入功率通過整流器運行，該整流器將輸入的交流電轉換為直流電。

然后將直流電源饋入驅動器內部的電容器中，以平滑電波形，從而為下一步提供干凈的電源。然后，電源從電容器流到逆變器，逆變器將直流電轉換為輸出到電動機的交流電。此步驟使驅動器可以根據您當前的過程要求來調整提供給電動機的頻率和電壓。這意味著交流電源將以所需速度或扭矩運行。這就是為什么您可以使用我們的交流變頻器節省大量資金的原因。

變頻電機如何工作?

帶有變頻電機的洗衣機的活動部件要比普通型號少，它們通過使用無摩擦磁鐵而不是任何皮帶，刷子或鏈條直接使滾筒旋轉來工作。

由于變頻電機的零件較少，因此它們可用于制造極其安靜的洗衣機-非常適合開放式生活-甚至比其他型號的使用壽命更長。他們還使用更少的能源運行，因此可以幫助您節省家庭賬單，這總是很好。

如何選擇通用電機與變頻電機

通用馬達已經存在了很多年。它們是幾乎每個行業的主力軍。變頻器型電動機是一個更新得多的概念，隨著電動機開始由VFD(變頻器或交流變頻器)驅動，這一概念變得非常必要。逆變器負載電動機可以承受所有VFD產生的更高的電壓尖峰(在更長的電纜長度下會(huì )放大)，并且可以以非常低的速度運行而不會(huì )過熱。這種性能是要付出代價的：變頻電動機可能比通用電動機貴得多。下面給出了選擇鐵馬通用電動機與變頻電動機的指南。如果您的應用符合以下準則，則無需使用變頻電機。

注意：變頻電機也有局限性。請查看相應的電動機規格以了解更多詳細信息。

背景：交流電動機可由跨線接觸器和起動器驅動。發送到電動機的電流是60Hz的非常干凈的(正弦)正弦波。噪聲和電壓峰值相對較小。但是，這樣做有一個缺點：電動機只能以一種速度電動運行(減速通常由齒輪箱或其他通常效率低下的機械裝置處理)，并且電流涌入(電動機首次開啟時)通常是電動機消耗的正常電流的5至6倍。減速裝置昂貴且笨重，涌入會(huì )給動力系統和負載造成嚴重破壞(想象一棟老房子里的空調系統-當壓縮機啟動時，燈光昏暗;現在想像一下電動機在同樣的情況下小型車的尺寸)。

注意：以下討論僅適用于三相電動機。

輸入VFD(變頻器)：

引入了驅動器，以允許在運行時更改這些電動機的速度，并在電動機首次啟動時減小浪涌電流。為此，驅動器獲取輸入的60Hz交流電源并將其整流為直流電壓。每個驅動器的DC總線約為1.414(sqrt為2)*輸入AC線電壓。

然后，該直流電壓被功率晶體管以非常高的頻率“斬波”，以模擬正弦波，該正弦波將被發送到電機。通過將輸入功率轉換為直流電，然后再將其轉換為交流電，驅動器可以改變其輸出電壓和輸出頻率，從而改變電動機的速度。一切聽起來不錯，對嗎?我們可以控制輸出到電動機的頻率和電壓，從而控制電動機的速度。

需要注意的一些事情：

如果變頻器運行太慢，則由VFD驅動的通用電動機可能會(huì )過熱。(如果電動機的運行速度低于額定速度，則電動機可能會(huì )變熱。)由于大多數通用電動機都使用軸裝風扇進行自我冷卻，因此，較低的速度意味著較少的冷卻。如果電動機過熱，則會(huì )縮短軸承和絕緣壽命。因此，所有電動機都具有最低速度要求。

驅動器中發生的電壓“斬波”實際上將高壓尖峰(在直流總線水平)沿著電線發送到電動機。如果系統的布線較長，實際上在電動機上會(huì )出現反射波。反射波可以有效地使電線上的電壓加倍。這會(huì )導致電機絕緣過早失效。電動機和驅動器之間的電纜長度過長，會(huì )增加反射波的有害影響，斬波頻率也很高(在驅動器手冊中列為載波頻率)。線性電抗器，1：1變壓器放置在驅動器的輸出端，可以幫助減少從驅動器到電動機的電壓尖峰。當電動機遠離驅動器時，會(huì )在許多情況下使用電抗器。

總之，通用電機可以在許多應用中與驅動器一起運行。然而，變頻電機設計用于在不過熱的情況下處理低得多的轉速，并且能夠承受較高的電壓尖峰而不會(huì )出現絕緣故障。隨著性能的提高，成本也隨之增加。如果您需要更高的性能，那么這筆額外的費用是值得的。了解更多電機專業知識及技巧，可加入qq群136274082，業內專業老師傅解答。
