電機的主要組成部分可以說是轉子部分和定子部分，定子部分屬于靜止的固定部分，轉子是旋轉運作的部分，兩部分相輔相成產生相應的轉動驅動力供以電機使用。

電動機的主要組成部分之定子部分

電動機主要是由定子固定部分和轉子轉動部分兩個基本部分組成,它們之間由氣隙分開。定子固定部分包括定子鐵心、定子繞組、機座等。

1.定子鐵心的作用：電機磁路的一部分,并在其上放置定子繞組。

2.電動機定子的構造：定子鐵心一般由0.35~0.5毫米厚表面具有絕緣層的硅鋼片沖制、疊壓而成,在鐵心的內圓沖有均勻分布的槽,用以嵌放定子繞組。

3.定子鐵心槽型有半閉口型槽、半開口型槽、開口型槽等;

4.定子繞組是電動機的電路部分,它的作用通入三相交流電,產生旋轉磁場。繞組的各個線圈按一定規律分別嵌放在定子各槽內。

5.定子繞組的主要絕緣項目有三種,是保證繞組的各導電部分與鐵心間的可靠絕緣以及繞組本身間的可靠絕緣。對地絕緣、相間絕緣、匝間絕緣;

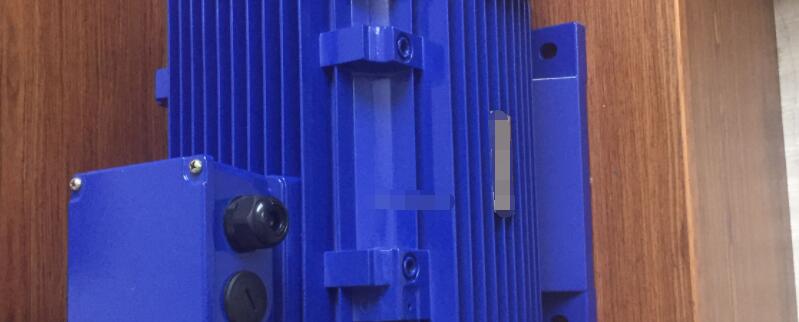

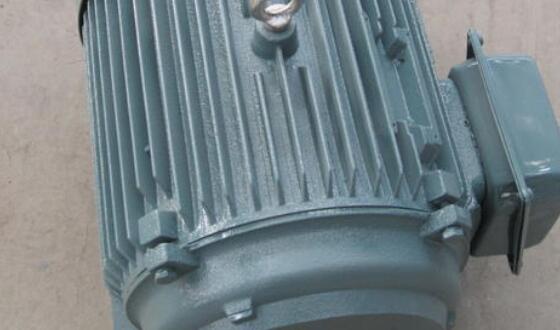

6.機座是固定定子鐵心與前后端蓋以支撐轉子,并起防護、散熱等作用。機座通常為鑄鐵件,大型異步電動機機座一般用鋼板焊成,微型電動機的機座采用鑄鋁件。

電動機的主要組成部分之轉子部分

1、轉子轉動部分包括轉子鐵心、轉子繞組等。

(1)轉子鐵心作為電機磁路的一部分以及在鐵心槽內放置轉子繞組,所用材料與定子一樣,由0.5毫米厚的硅鋼片沖制、疊壓而成,硅鋼片外圓沖有均勻分布的孔,用來安置轉子繞組。通常用定子鐵心沖落后的硅鋼片內圓來沖制轉子鐵心。

(2)轉子繞組切割定子旋轉磁場產生感應電動勢及電流,并形成電磁轉矩而使電動機旋轉。

2、電機的其他組成附件

(1)端蓋：裝在機座兩側,軸承室內安放軸承,起支撐轉子的作用,并保持定、轉子間同心度的要求。

(2)軸承和軸承蓋：軸承支撐轉軸轉動,Y160以上加軸承蓋。

(3)風扇和風扇罩：轉軸帶動風扇一起轉動,起冷卻電機的作用,風罩保護風扇。

(4)出線盒蓋和出線盒座：安裝在機座上,保護出線部分。

(5)銘牌：標出主要的技術數據、型號、出廠編號、額定功率、電壓、電流、頻率、轉速、防護等級、噪聲等級、工作制、絕緣等級、接法、重量以及日期等。

(6)不同類型的電機,具體的組成部分會(huì )稍有不同。永磁式直流電動機由定子磁極、轉子、電刷、外殼等組成,定子磁極采用永磁體(永久磁鋼),有鐵氧體、鋁鎳鈷、釹鐵硼等材料。無刷直流電動機由永磁體轉子、多極繞組定子、位置傳感器等組成。單相異步電動機由定子、轉子、軸承、機殼、端蓋等構成。

基本上所有的電機的主要組成都差不多，不同類型的電機的組件會(huì )涉及相對復雜的組件。大部分電機的作工原理也是相同，基本都是定子和轉子兩部分的合作作用。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
