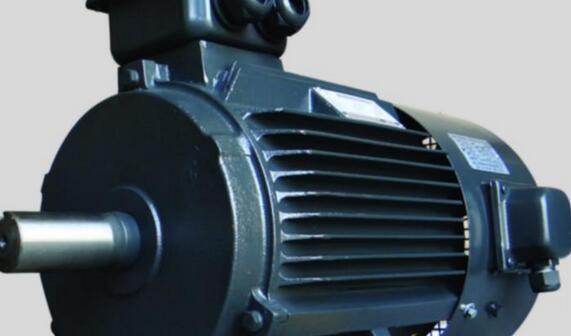

測量變頻電機好壞的方法有很多,常用的方式就是使用萬用表測量變頻電機的三相繞組當中的電流是否平衡,如果電機內部的電流平衡的變頻電機就是正常變頻電機。

測量變頻好壞的方法

1.用絕緣電阻搖表檢查變頻電機線圈的絕緣電阻是否大于0.5兆歐。如果大于0.5兆歐,則變頻電機的絕緣性能良好。

2.用萬用表電阻測試變頻電機三個繞組的DC電阻是否相同。如果三個繞組的DC電阻相同或者三個繞組的DC電阻的幅值偏差小,則不存在三個繞組的線圈之間匝間短路的問題。

3.手動移動變頻電機的轉軸,檢查是否有運動、異常噪音等。

4.空載通電,檢查變頻電機三相電流是否平衡,變頻電機運行是否平穩,溫升,異常噪音等。經過以上4個步驟,如果一切正常,電機良好。

萬用表測量變頻電機好壞方法

1、判斷依據

用萬用表判斷變頻電機好壞的方法適用于線圈繞組DC電阻大于1歐姆的小型電機。用萬用表測試變頻電機的三相繞組的DC電阻是否平衡。如果DC電阻不平衡,可以確定變頻基本燒壞。

2、測量步驟

(1)黑色探頭依次接觸DC總線的負極P(+),紅色探頭依次接觸r、s和t,并記錄萬用表上的顯示值 依次用N(-)接觸紅色探針,用r、s和t接觸黑色探針,并記錄萬用表的顯示值。

(2)如果六個顯示值基本平衡,則表明整流器或換流二極管的軟啟動電阻沒有問題,而相應位置的整流器模塊或軟啟動電阻損壞,現象:無顯示

(3)紅色探針接觸DC總線的負極P(+),黑色探針依次接觸U、V和W,記錄萬用表上顯示的值 依次用N(-)接觸黑色探頭,用u、v、w接觸紅色探頭,記錄萬用表的顯示值。 如果六個顯示值基本平衡,則表明變頻器的IGBT逆變器模塊沒有問題,而相應位置的IGBT逆變器模塊損壞,沒有輸出或故障報告。

(4)在現場用變頻器驅動功率匹配的異步電動機空載運行,并將頻率f從50Hz調整到最低頻率。 在此過程中,電流表用于檢測電機的空載電流。如果空載電流在降頻過程中是穩定的,并且可以保持基本不變,那么它就是一個很好的逆變器。

(5)輸入輸出端子的識別:對于無識別的固態繼電器和萬用表R?0k,輸入輸出端子分別通過測量各引腳的正負電阻值來識別 當測量到某些兩個引腳的正向電阻較小而反向電阻無窮大時,這兩個引腳是輸入端,另外兩個引腳是輸出端。 在小電阻測量中,黑色探針連接到正輸入端,紅色探針連接到負輸入端。

使用萬用表測量電機故障的方法主要適用于判斷變頻電機內部繞組的好壞。這種方法簡便易操作,在記錄的時候需要比較細心的記錄變頻電機的相關數據,以防數據出錯。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
