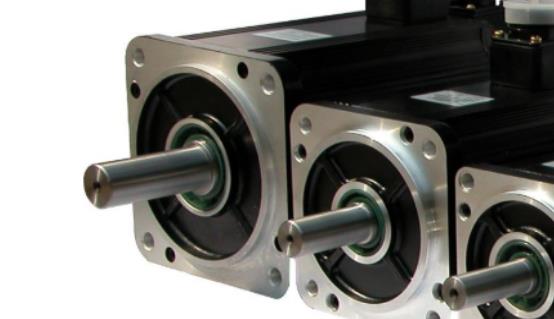

伺服電機的控制技術在電機行業當中應用的比較普遍，伺服驅動器和PLC連接主要是為了伺服電機，可以更好地達成相應的控制驅動運行。伺服驅動器和PLC的接線方式需要根據相關的標識和具體的實際需求進行參考連接。

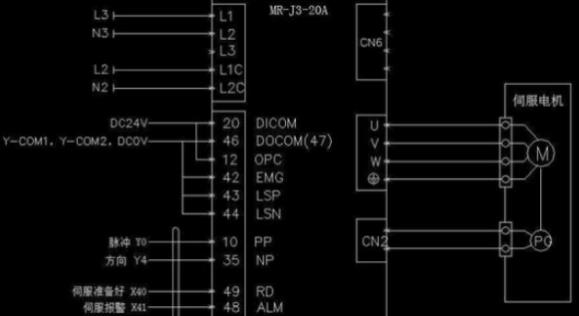

伺服驅動器與plc接線圖

伺服驅動器與PLC連接時，師傅電機需要與PLC相應的輸入端口、反饋信號進行連接，以此來完成控制系統的對于電機停機、示抄等其他功能的顯示。將它們的公共端直連，以此來達到脈沖和位置信號的連接。參考自己對于程序設計定義，再對各部位實際不同的位置顯示進行相應的連接。伺服電機的輸出點一般都是高速脈沖，不過不是所有的輸出點都會(huì )產出高速脈沖,可以連接固定接口。其位置信號可以直接和它的普通輸出接口連接就可以達到相應的效果。伺服驅動器與plc接線圖如下。

伺服驅動器與plc接線方式

PLC的公共端接口是COM公共端，PLC會(huì )使用高速脈沖輸出端口向伺服驅動器的脈沖端發送相應的脈沖信號。伺服電機在收到電能以后，PLC控制器會(huì )向伺服電機發送相映的運行脈沖信號，伺服電機收到相應的信號就會(huì )進行運轉。

伺服電機脈沖輸入端口和PLC側輸出端口的連接方式主要有以下三種。

第一種叫做高速脈沖接線方式，這種方式適用于PLC信號為差分時輸出的情況。這種連接方式的信號抗干擾能力很強，可以進行相對較遠距離的傳輸。

第二種方式是PLC側輸出端使用漏型輸出方式。這種連接方式多用于日式的PLC裝置。

第三種方法是PLC側輸出端使用源型輸出方式，這種連接方式多用于歐式的PLC裝置。

伺服驅動器的plc是什么

伺服驅動器當中的PLC就是可編程邏輯控制器。這是工業生產設計中的一種數字運算操作電子裝置,它可以編程使用的儲存器，可以組成內部的一些程序，執行相應的邏輯運算順序控制技術，定時和相應的算術操作等等面向用戶的指令。用戶可以通過輸入相應的數字來設置自己所需要的伺服電機作工要求，PLC通過這些輸入的數據進行一定的輸入輸出控制各類機械生產。

伺服驅動器與PLC的接線方式就是以上這些了。在我們接線時要注意仔細的將線接好，不要讓電線開路，以防連接好不能夠正常的運行使用。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
