制動電機接線圖可以直觀的看出界限的過程,對于用戶了解其運行原理起到很大的幫助,制動器和電動機的接線方法主要有兩種,一是電磁抱閘斷電制動,二是電磁抱閘通電制動。這里分別來進行說明。

電磁抱閘斷電制動式的接線圖與方式

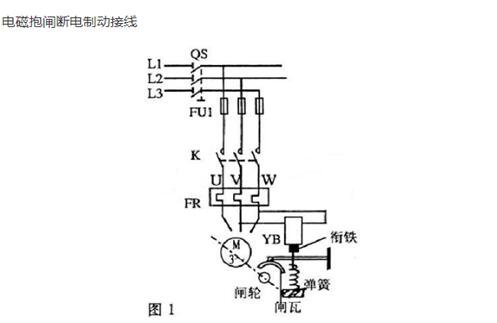

如圖所示,當該電機通電開機以后,電磁抱閘的線圈YB可以獲得電能,此時銜鐵得以吸合,對彈簧作工,使得制動器的閘瓦和閘輪分開,電動機便正常運行作業。

在我們斷開電源時,電機失去電流的同時,電磁抱閘線圈YB也會(huì )失去電能,這時彈簧將作用于鐵芯,鐵芯和銜鐵分開,制動器的閘瓦就會(huì )抱緊閘輪,電動機在這些作用下,就會(huì )停止運轉。這就是圖中的制動電動機關于電磁抱閘斷電制動的解讀。

電磁抱閘通電制動式的接線圖與方式

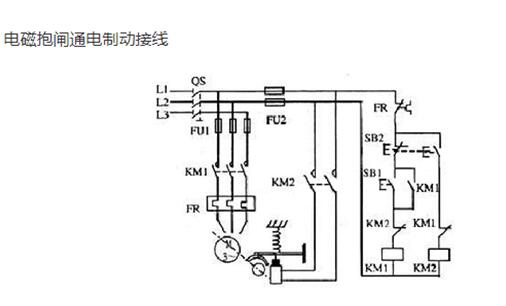

從圖中我們可以推斷,當電機在獲得電能運轉作工時,電磁的抱閘線圈不會(huì )獲得電能,閘瓦和閘輪也是分開的狀態,并不能對電機起到制動的作用。當按下SB2按鈕時,該按鈕的常閉觸頭會(huì )先斷開,從而斷開KM1線圈和KM1主、輔觸頭,然后恢復無電狀態,電機停止運轉,結束正常運行。此時KM2線圈也做好了充電準備,當SB2的常開觸頭接通KM2線圈時,從圖中可以看出來，它的主觸頭會(huì )閉合,電磁抱閘得到電能,閘瓦在這時會(huì )抱住閘輪,產生其制動的功用。

在電機處于常規的停止狀態時,電磁抱閘線圈不會(huì )有電能且閘瓦閘輪處于分開狀態,操作人員可以進行相關的調整。這就是電磁抱閘通電制動式制動電機接線圖的解讀。

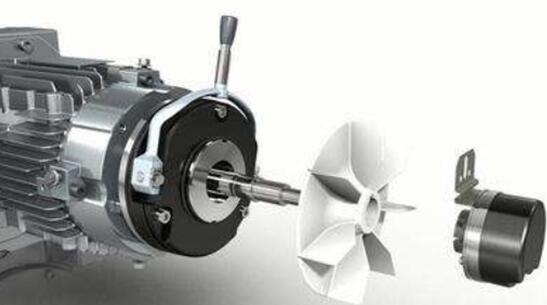

目前普遍采用的機械制動設備就是電磁抱閘斷電制動式,電磁抱閘主要由電磁鐵和閘瓦制動器兩部分組成,在起重機械上這種制動方法被廣泛使用,在起重機械的運行過程中,線路出現突然斷電的情況時,電動機斷電后,電磁抱閘也隨之斷電,電動機就會(huì )立即停止運行,避免安全事故發生。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
