近年來，在電機市場上，伺服電機其性能優良得到廣大用戶青睞。伺服電機廣泛應用于各種控制系統中。這可以將輸入電壓信號轉換成電機軸的機械輸出，并拖動控制的元件以實現控制目的。

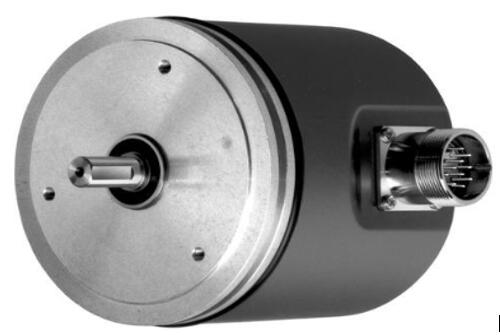

伺服電動機編碼器是測量伺服電機的磁極位置、旋轉角度、伺服電機速度的一種傳感器。根據不同的物理介質，可以將伺服電動機編碼器分成光電編碼器和磁電編碼器。另外，旋轉變壓器也是特殊伺服編碼器。光電編碼器基本上占據了市場，但作為新星的磁電編碼器具有可靠性、低價格、耐污染性等特性，有趕追光電編碼器的趨勢。

了解伺服電機編碼器的原理

伺服電機編碼器與普通編碼器不同之處，在于伺服電機是同步電機，同步電機啟動時需要知道轉子的磁極位置，這樣才能夠大力矩帶動伺服電機，并且需要另外配幾路信號來檢測轉子的當前位置，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。

認識編碼器的輸出信號

1、OC輸出

也就是三極管輸出，連接是應該考慮其輸入的阻抗和電路的回路問題.

2、電壓輸出

其實與第一點的OC輸出同為一種格式，不過內部添置了有源電路.

3、推挽輸出

接口連接方便，不用考慮NPN和PNP問題.

4、差動輸出

抗干擾好，傳輸距離遠，大部分伺服編碼器采用這種輸出。

了解伺服電機編碼器的分類

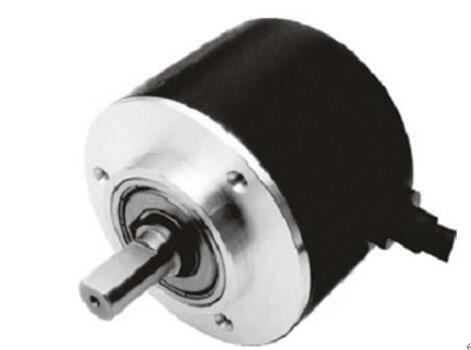

1、增量式編碼器

增量式編碼器有ABZ信號和UVW信號，編碼器通過計數設備的內部記憶，來應對當停電時不會(huì )移動，來電時不能有干擾，否則會(huì )發生偏移。

2、絕對編碼器

絕對編碼器具有每個位置都絕對且唯一，抗干擾、無需掉電記憶，已經發生越來越明顯的優勢，并且廣泛應用于各種工業系統中的控制。

由于絕對編碼器在定位方面明顯地優于增量式編碼器，已經越來越多地應用于伺服電機上。在對伺服電機編碼器的深入了解下，對伺服電機的認識也有一定幫助。但是，伺服電機所用的編碼器也有損壞的時候，對于編碼器損壞現象你又知多少呢？了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
